ANKA RH Serisi Emme Vanası

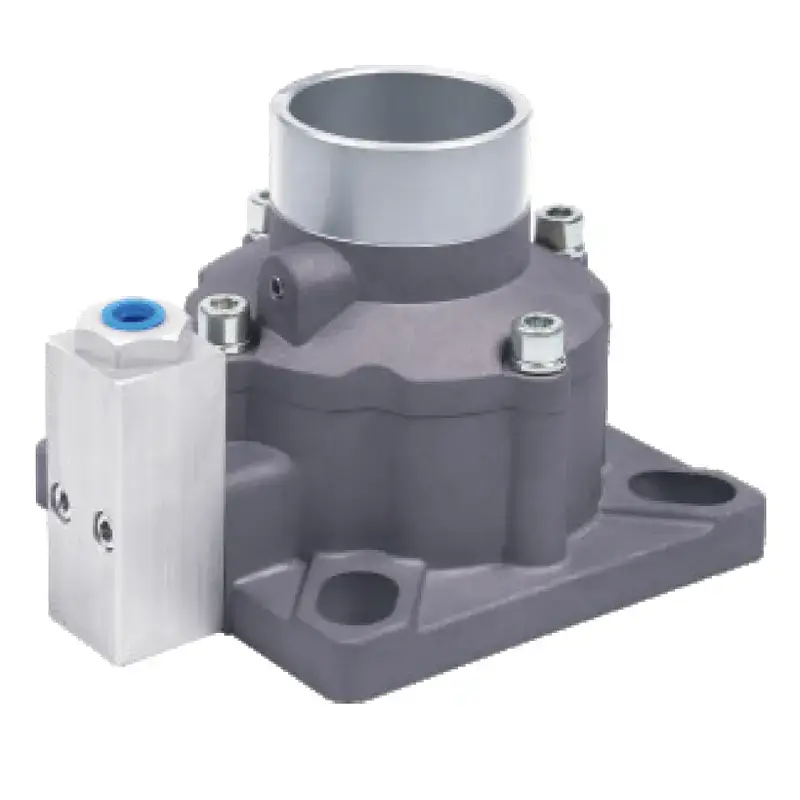

rh_intake_valve_40

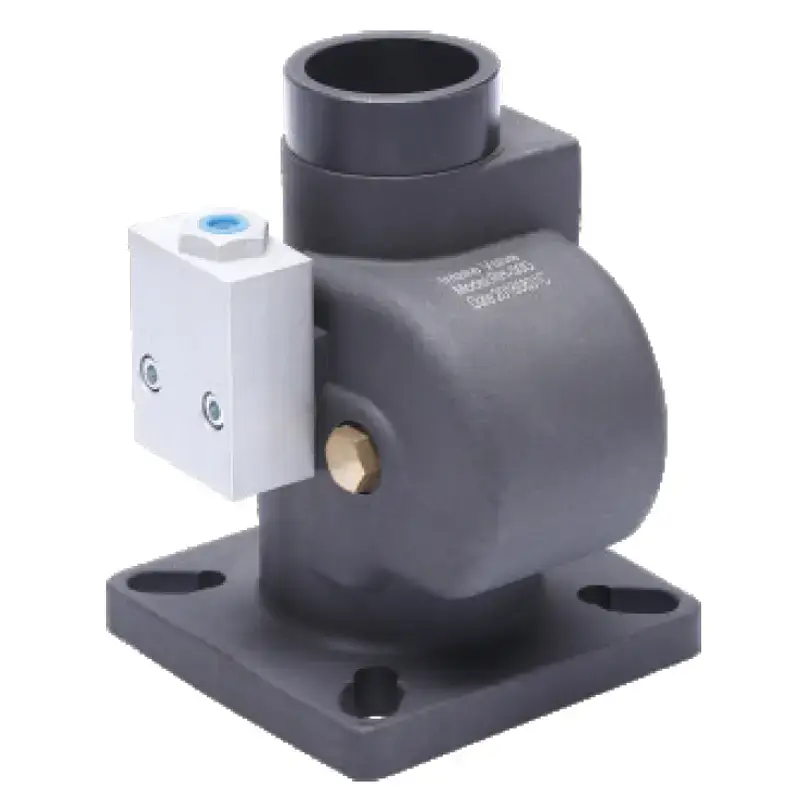

rh_intake_valve_50

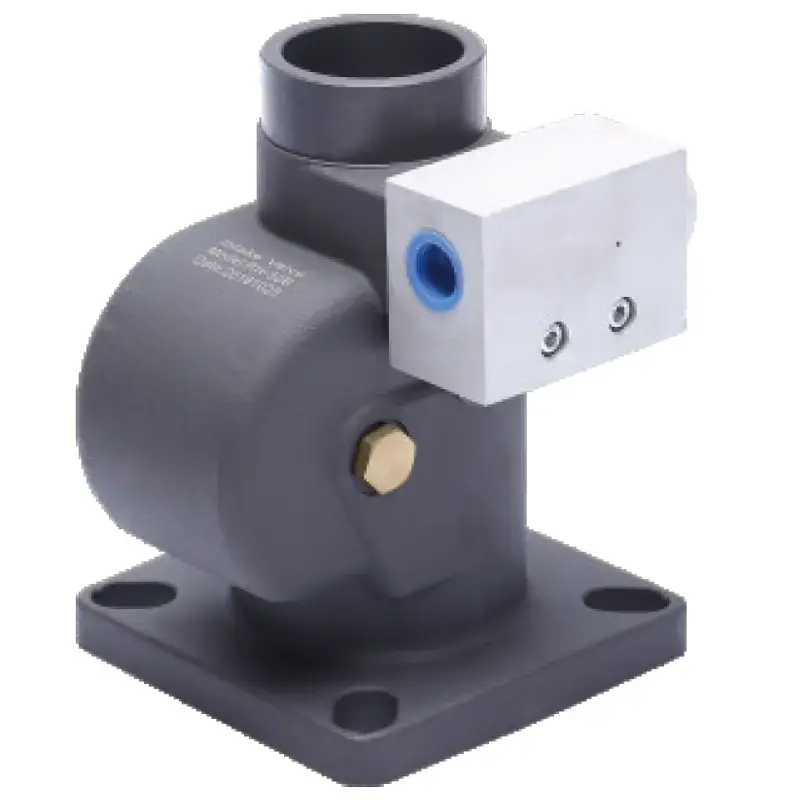

rh_intake_valve_65

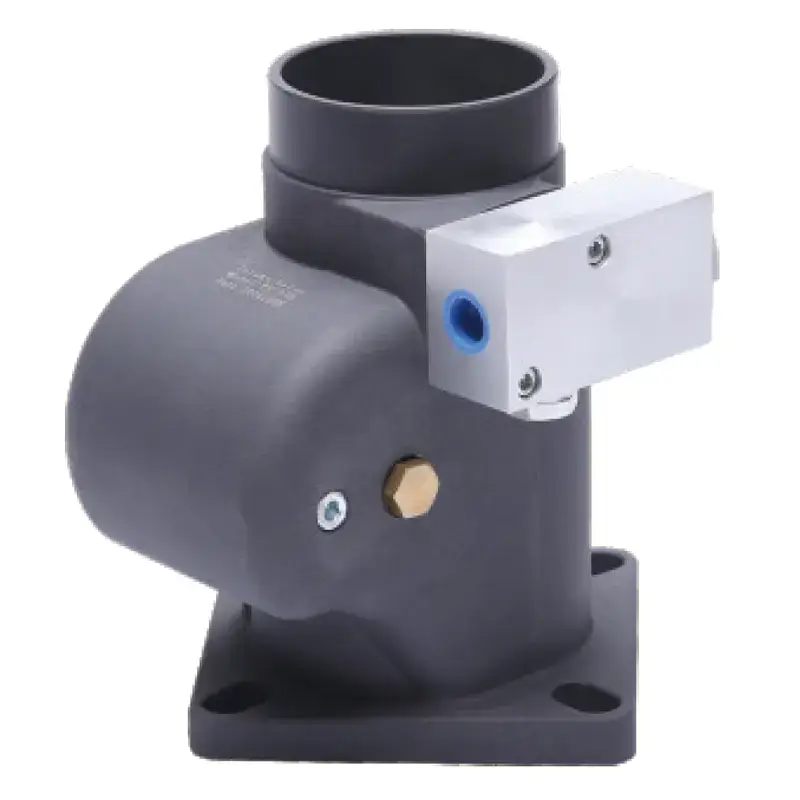

rh_intake_valve_90
Avantaj
Özellikler:
1 、 Uygulama: Değişken Hızlı Yağ enjeksiyonlu Vidalı Kompresör
2, Serbest Bırakma Modu: Kapatma sırasında Hava Ucu Emme Portu Basıncı veya Solenoid Valf tarafından kontrol edilir.
3、Emme Valfi, Kapatma Sırasında Kompresörden Yağ Enjeksiyonu Önlemek için Düşük Basınç Kaybının Çekiç Tipi Kontrol Yapısına sahiptir.
4, Eşsiz Boşaltma Akış Kanalı Yönü, Hava Akışının Boşaltma Sırasında Çek Valf Plakasını Yıkamamasına Yol Açar.
5 、 Boşaltma Valfi ve Elektrik Kontrol Solenoid Valfinin Entegrasyonu, Kolay ve Hızlı Kurulumunu Sağlar.
Model Açıklaması:
Teknik Veriler:
modeli | Çap | Akış(m³/dak) | Maksimum Çalışma Basıncı | Çalışma Ortamı Sıcaklığı | Çalışma sıcaklığı |
RH-40H | 40 | 2-4.5 | 16 | -20-120 | -20-60 |
RH-50B | 50 | 3-6 | 16 | -20-120 | -20-60 |
RH-50D | 50 | 3-6 | 16 | -20-120 | -20-60 |
RH-65B | 65 | 5-10 | 16 | -20-120 | -20-60 |
RH-65D | 65 | 5-10 | 16 | -20-120 | -20-60 |
RH-90B | 90 | 9-19 | 16 | -20-120 | -20-60 |
RH-90D | 50 | 9-19 | 16 | -20-120 | -20-60 |
modeli | A | B | C | D | E | F | Arayüz Boyutu | O-Halka Boyutu | G |
RH-40H | 125*125 | 86 | ø109 | ø132 | 108 | 48 | RP1/4 | 82*2.65 | 4-ø13 |
RH-50B | 132*132 | 100 | ø135 | ø150 | 182 | 62 | RP1/2 RP1/8 | 110*3.5 | 4-ø17 |
RH-50D | 132*132 | 100 | ø135 | ø150 | 182 | 62 | RP1/4 | 110*3.5 | 4-ø17 |
RH-65B | 150*150 | 110 | ø143 | ø170 | 151 | 78 | RP1/2 RP1/8 | 118*3.5 | 4-ø17 |
RH-65D | 150*150 | 110 | ø143 | ø170 | 151 | 78 | RP1/4 | 118*3.5 | 4-ø17 |
RH-90B | 155*155 | 120 | ø160 | ø180 | 226 | 100 | RP1/2 RP1/8 | 132*3.55 | 4-ø17 |
RH-90D | 155*155 | 120 | ø160 | ø180 | 226 | 100 | RP1/4 | 132*3.55 | 4-ø17 |
