ANKA Yağ Filtresi Yatağı

yl-6s
bk7g.20
wd719
wd962
wd11102
wd13145
yl-6s
bk7g.20
wd719
wd962
wd11102
wd13145
yl-6s
bk7g.20
wd719
wd962
wd11102
wd13145
previous arrow
next arrow

Avantaj

Özellikler:

1 、 Uygulama: Yağ enjeksiyonlu Vidalı Kompresör
2, Yağ Filtresi Koltuğunun Yüzeyinde Eloksal İşlemi
3 、 düşük basınçlı döküm tekniği ile kullanım sırasında sızıntı olmaz.

Teknik Veriler:

modeliGirişÇıkışYağ Filtresi KonektörüMaksimum Çalışma Basıncı (Bar)Çalışma Sıcaklığı (℃)

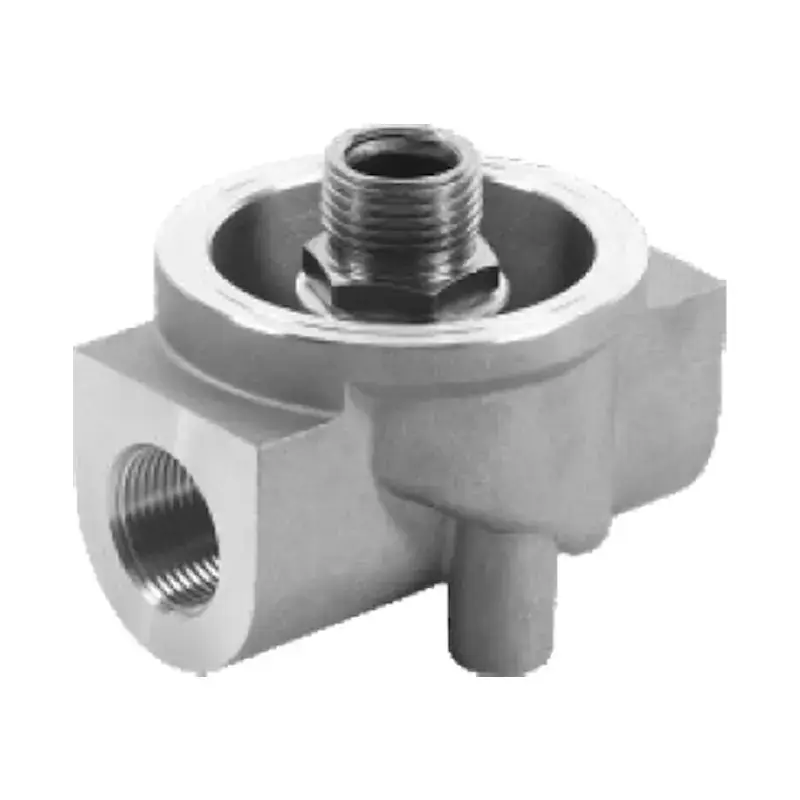

YL-6SG3/4G3/41-12UNF16-20-60
1-16UNF16-20-60

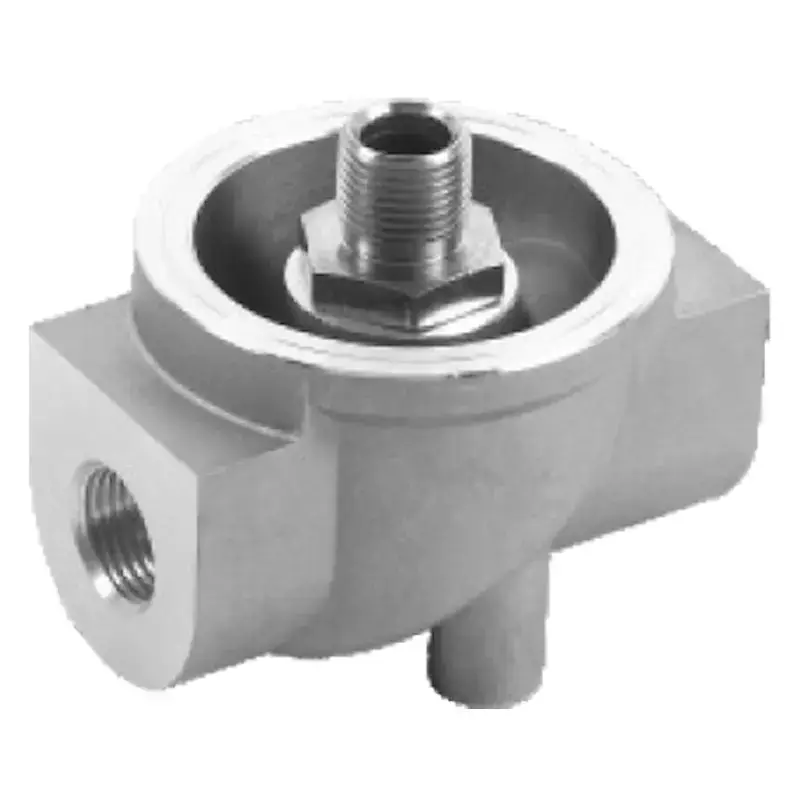

BK7G.20flanşG1/21-16UNF16-20-60

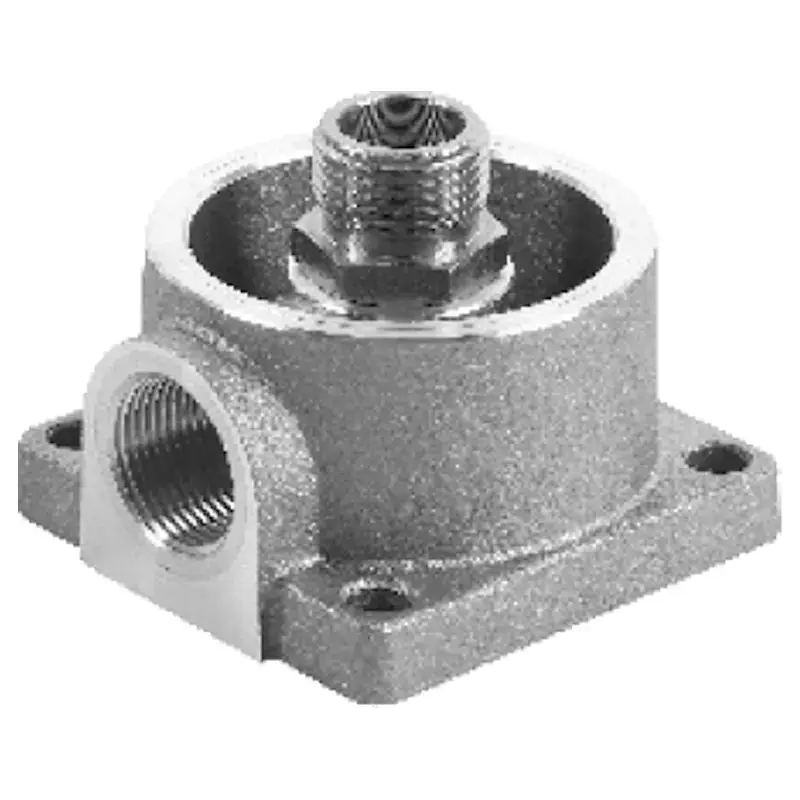

WD719G1/2G1/21-12UNF 1-16UNF 3/4-16UNF16-20-60
G1/4G3/41-12UNF 1-16UNF 3/4-16UNF16-20-60

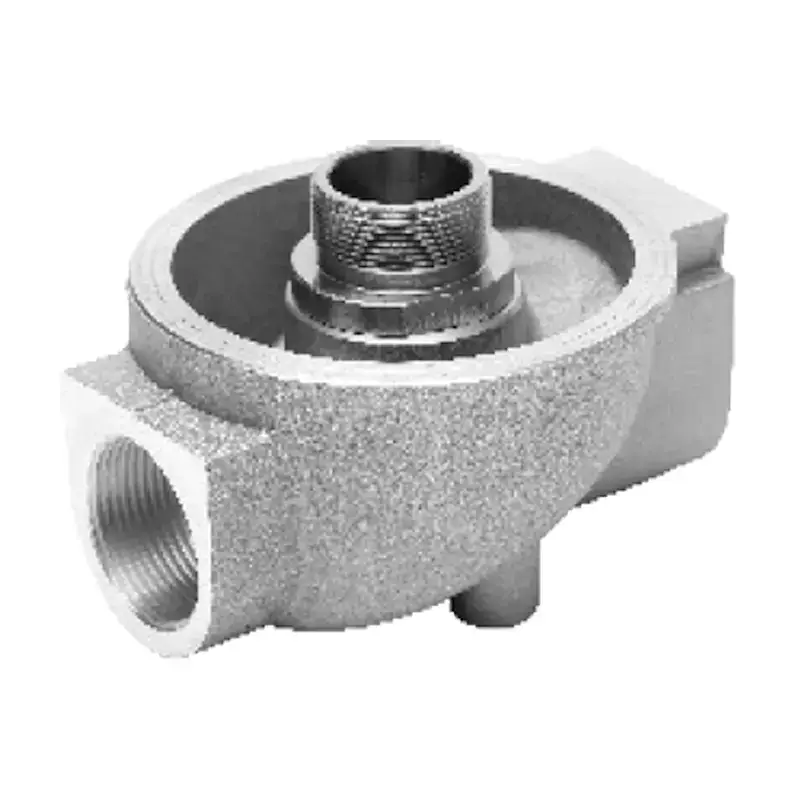

WD962G3/4G3/41-12UNF 1-16UNF 3/4-16UNF16-20-60
G1G11-12UNF 1-16UNF 3/4-16UNF16-20-60

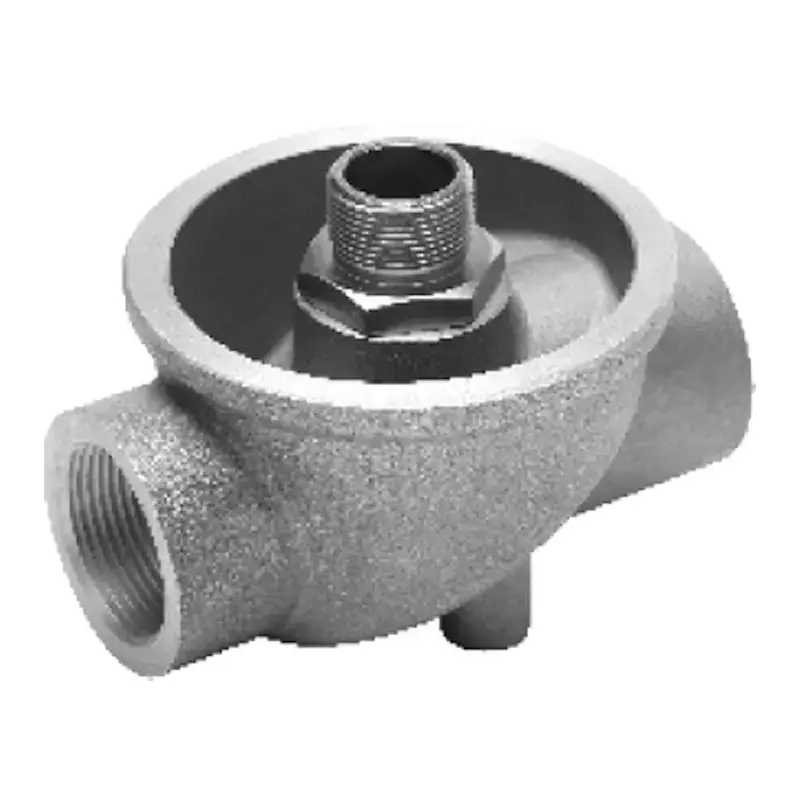

WD13145G1_1/4G1_1/4M38*1.516-20-60

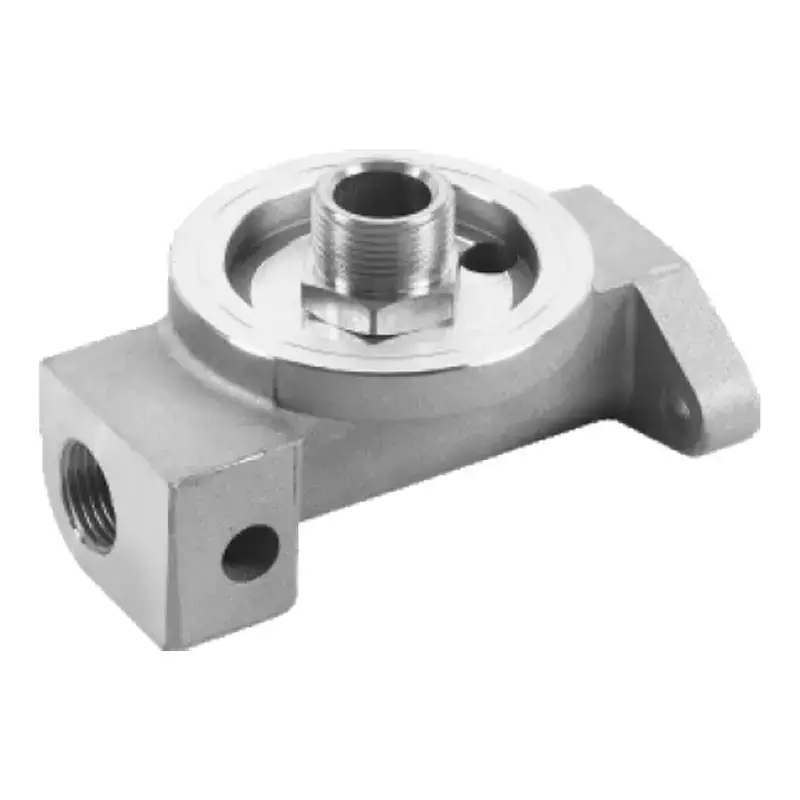

WD11102G1_1/4G1_1/4M38*1.516-20-60
oil_filter_seat_drawing_1
WD719-1A:94B:47C:G1/2E:48F:2-M10G:3/4-16UNH:74I:75J:58
WD719-2A:94B:47C:G1/4E:48F:2-M10G:3/4-16UNH:74I:75J:58
WD962-1A:94B:47C:G3/4E:48F:2-M10G:1-12UNFH:74I:75J:58
WD962-2A:94B:47C:G1E:48F:2-M10G:1-12UNFH:74I:75J:58
oil_filter_seat_drawing_2
BK7G.20A:115B:30C:23.2D:2-ø9E:60F:RP1/4H:46G:1-12UNFI:75J:55



oil_filter_seat_drawing_3
YL-6SA:80B:64C:4-ø8.5D:G3/4E:60F:22G:1-12UNFH:42I:46



oil_filter_seat_drawing_4
WD13145A:135B:41C:G1_1/4E:G_1/4E:60F:2-M10*1.5G:M38*1.5
WD11102A:135B:41C:G1_1/4E:G_1/4E:60F:2-M10*1.5G:M28*1.5
