AK Serisi Hassas Filtre
Avantaj
Özellikler:
- Filtre muhafazası, pres döküm ile alüminyum alaşımdan yapılmıştır ve güvenli kullanım sağlamak için kompakt bir yapıya sahiptir.
- Dayanıklılığı artırmak için püskürtmeden önce tüm muhafazalar temizlenir, yağdan arındırılır ve özel olarak korozyon önleyici işlemden geçirilir ve açık deniz platform operasyonlarına uygulanır.
- Hassas dişli arayüz, kurulum ve bakımı daha erişilebilir ve daha uygun hale getirir.
- Tüm muhafazalar 32bar çalışma basıncı altında 96 saat test edilmiştir ve maksimum patlama basıncı 105bar’dır.
- 1.5-80 ºC çalışma koşulunda ve 16 bar basınçta gövde 15 yıl garantili olup, Filtre Elemanının servis ömrü 6000-8000 saattir.
DETAYLAR
DP Göstergesi
Fark basınç göstergeleri için en popüler uygulama filtrasyon izlemedir. Bir filtre kartuşu kirletici maddelerle tıkandıkça giriş ve çıkış portları arasındaki basınç artar ve verim düşer.
Diferansiyel basınç belirli bir sınıra ulaştığında, operatör filtreyi değiştirme zamanının geldiğini bilir, bu da işlemin sorunsuz ve verimli bir şekilde devam etmesini sağlar ve sisteme zarar gelmesini önler. Benzer şekilde operatör, borularda ve pompalarda kireç oluşumunu tespit etmek için DP göstergesini kullanabilir.
Yüksek Kaliteli Gövde
Tüm kabuklar, dayanıklılığı artırmak için püskürtmeden önce temizlenir, yağdan arındırılır ve özel olarak korozyon önleyici işlemden geçirilir ve açık deniz platform operasyonlarına uygulanabilir. Hassas dişli arayüz, kurulum ve bakımı daha kolay ve daha uygun hale getirir.
Görüş gözlüğü
Gözetleme camı benzersiz malzemelerden yapılmıştır, süzgecin tıkanma durumunu kontrol eder
Manuel Hava Tahliye Valfi
Hassas filtre değiştirildiğinde veya manuel Tahliye Valfi döndürülerek elden geçirildiğinde basınç tahliye edilebilir. Otomatik tahliye vanası manuel tahliye vanası ile bloke olduğunda da tahliye edebilirsiniz.
TEKNİK ÖZELLİK
| modeli | boru boyutu | Akış hızları | Boyut (mm) | |||||||
| L/S | m³/min | scfm | W(Genişlik) | D (Derinlik) | H (Yükseklik) | A | B | C(konut için boşluk) | ||

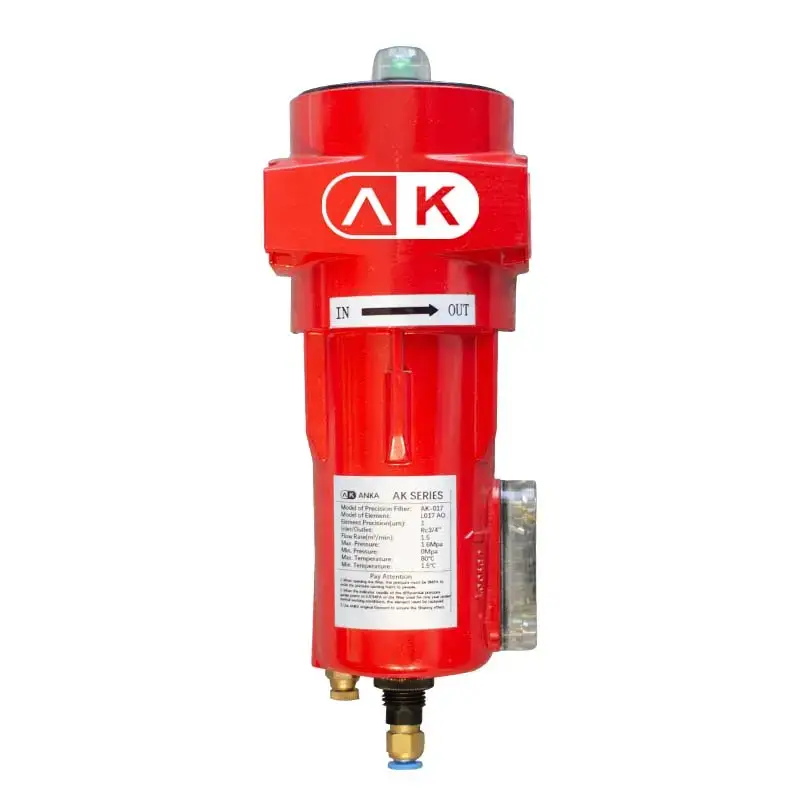

| AK017 | RC1/2″ | 16.7 | 1 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| AK025 | RC3/4″ | 25 | 1.5 | 53 | 89 | 79 | 246 | 40 | 186 | 118 |
| AK030 | RC1/2″ | 30 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| AK035 | RC3/4″ | 33.3 | 2 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |

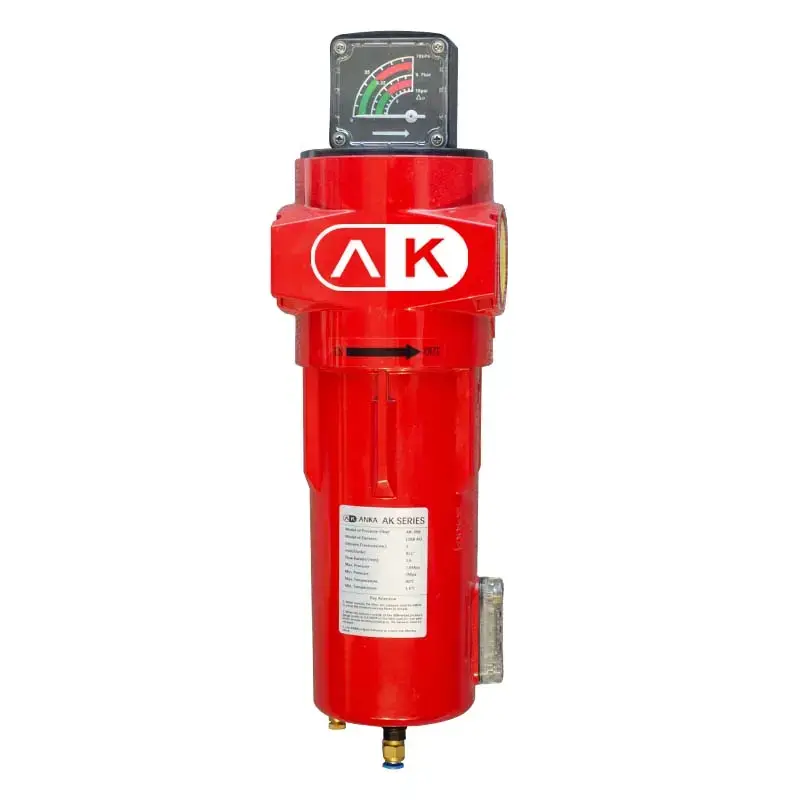

| AK058 | RC3/4″ | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| AK068 | RC1″ | 60 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| AK080 | RC1″ | 80 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| AK145 | RC1-1/2″ | 120 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |

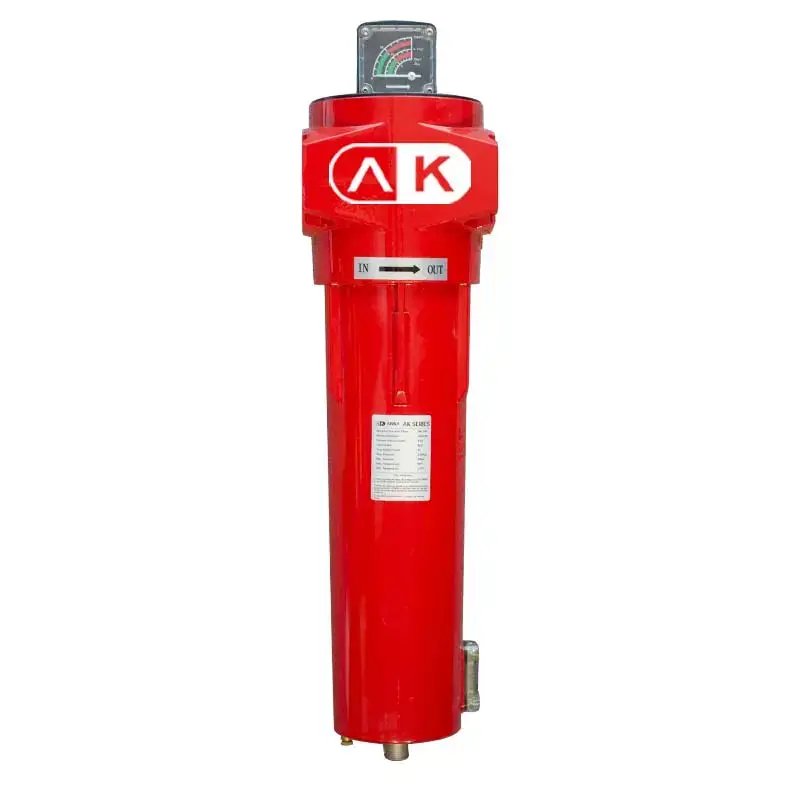

| AK220 | RC2″ | 200 | 12 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| AK260 | RC2-1/2″ | 233.3 | 14 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| AK330 | RC2″ | 267.2 | 16 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| AK360 | RC2-1/2″ | 317.3 | 19 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| AK405 | RC2-1/2″ | 367.4 | 22 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| AK430 | RC3″ | 467.6 | 28 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| AK620 | RC3″ | 620 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Teknik gereksinimler | Maksimum çalışma basıncı: 10 barg Maksimum çalışma sıcaklığı: 80°C Minimum çalışma sıcaklığı:1,5°C | |||||||||
| Baskı yapmak | Barg | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Düzeltme faktörü | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Hava Elemanı Filtreleme:
Ürünler, ISO8573 standardına eşdeğer olan ISO12500 standardına dayalı uluslararası gelişmiş test ekipmanlarıyla test edilir.
| Filtrasyon Derecesi |  | | | |  | | |
| PF | AO | AA | AX | ACS | AR | AAR | |
| Parçacık giderme (ISO12500-3) | 5μm | 1μm | 0.01μm | 0.01μm | – | 1μm | 0.01μm |
| Çıkış yağı aerosol konsantrasyonu (ISO12500-1) | 5mg/m³ | 0.6mg/m³ | <0.01mg/m³ | <0.001mg/m³ | <0.004mg/m³ | – | – |
| Parçacığın filtreleme performansı (ISO12500-3) | – | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
| Filtreleme performansı (ISO12500-1) | 50% | 80+% | 99.9+% | 99.99+% | – | – | – |
| eleman ömrü | 6000 saat | 6000 saat | 6000 saat | 6000 saat | 2000-3000 saat | 4000-6000 saat | 4000-6000 saat |
| ile önce | Hava Kurutucudan Önce | hava kurutucudan sonra | AO’dan sonra | AA’dan sonra | AX’ten önce | kurutucu kurutucudan sonra | AR’den sonra |
