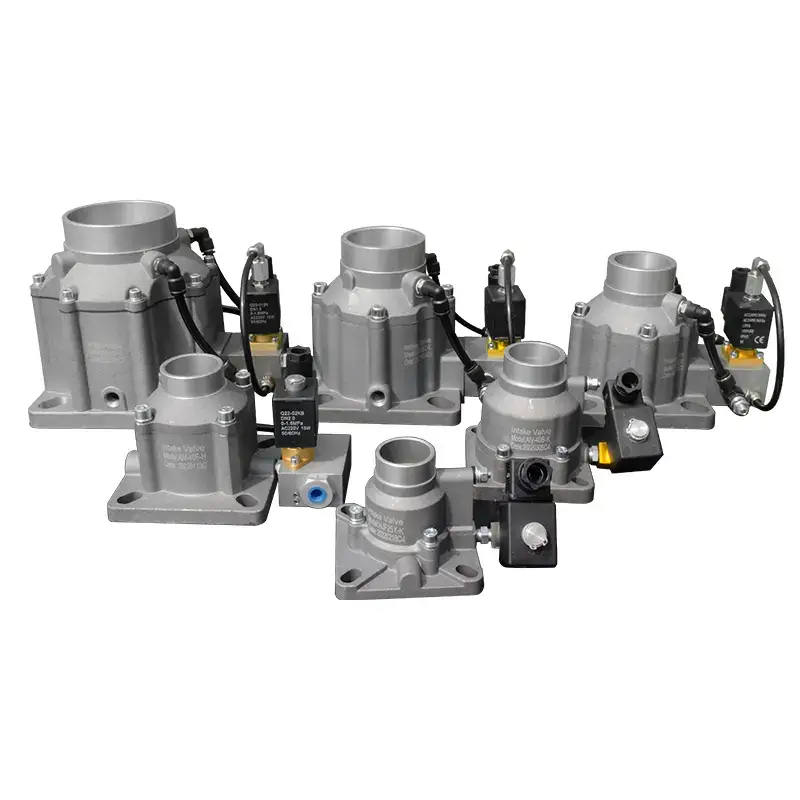

ANKA AIV Serisi Emme Vanası
Avantaj
Özellikler:
1 、 Uygulama: Güç Frekansı Yağ enjeksiyonlu Vidalı Kompresör
2、N/O tipindedir ve bir kontrol basıncı sinyaline yanıt olarak kapanacaktır.
3 、 özel yapı tasarımı, yüksek başlangıç yükü problemini çözer.
4、Kapatma sırasında, emme valfi kompresörden yağ enjeksiyonunu önlemek için kontrol işlevine sahiptir.
5、Emme valfi, boşaltma sırasında hava girişi ile hava ucundan gelen kavitasyon gürültüsünü ortadan kaldırabilir.
6, Tahliye valfi, hava giriş valfi, solenoid valf ve oransal valfin bir giriş valfine entegrasyonu, kolay ve hızlı bir şekilde kurulmasını sağlar.
Model Açıklaması:
Teknik Veriler:
| modeli | Çap | Akış(m³/dak) | Maksimum Çalışma Basıncı (Bar) | Çalışma Ortamı Sıcaklığı | Çalışma sıcaklığı |
| AIV-25B | 25 | 0.5-1.2 | 16 | -20-120 | -20-60 |

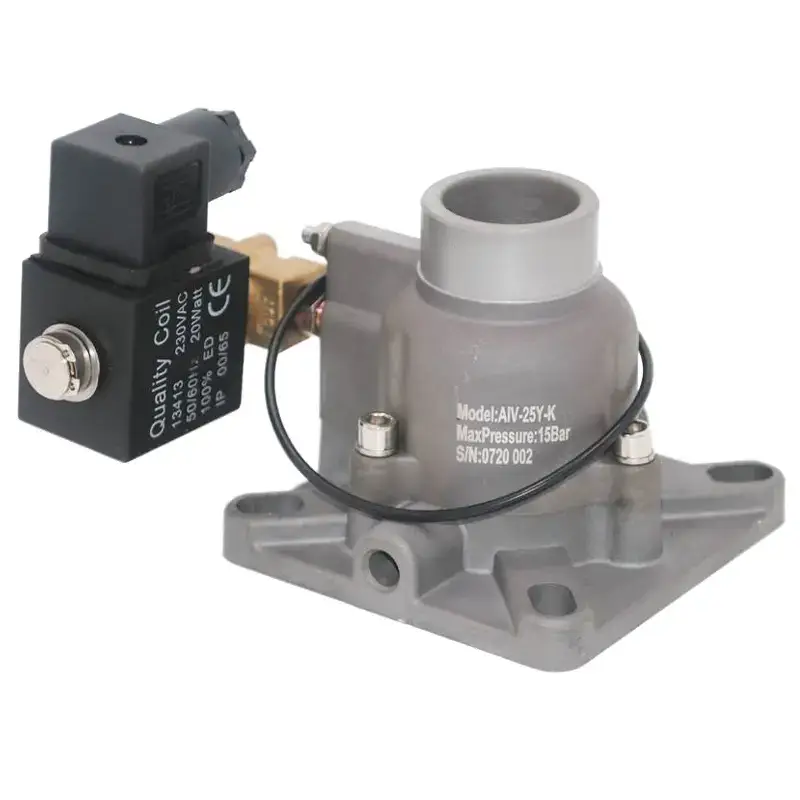

| AIV-25Y | 25 | 0.5-1.2 | 16 | -20-120 | -20-60 |
| AIV-40A | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-40B | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-40C | 40 | 1-2.5 | 16 | -20-120 | -20-60 |

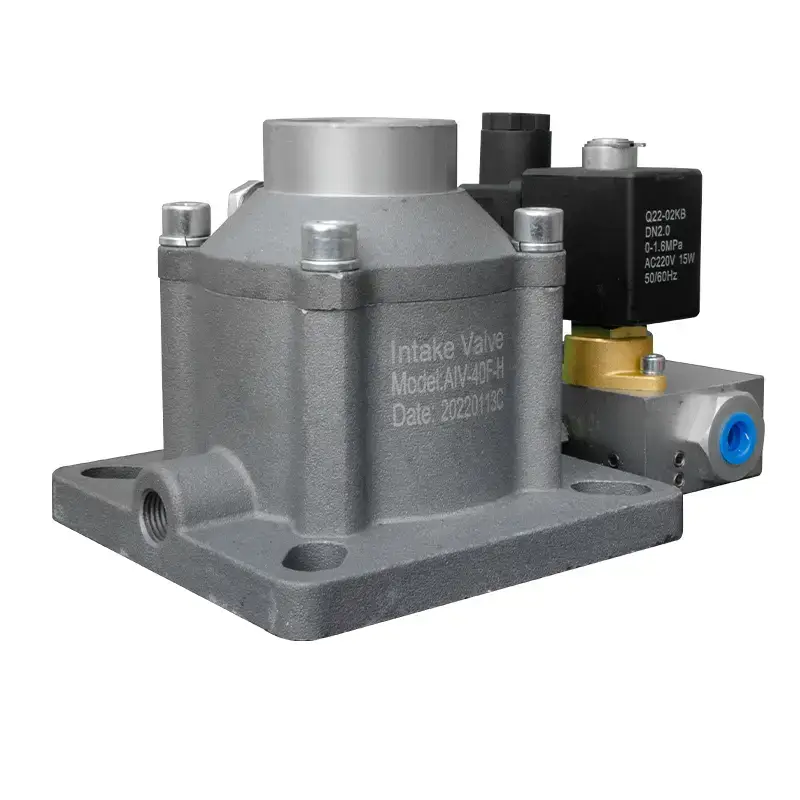

| AIV-40F | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-40J | 40 | 1-2.5 | 16 | -20-120 | -20-60 |
| AIV-50A | 50 | 2.5-4.2 | 16 | -20-120 | -20-60 |

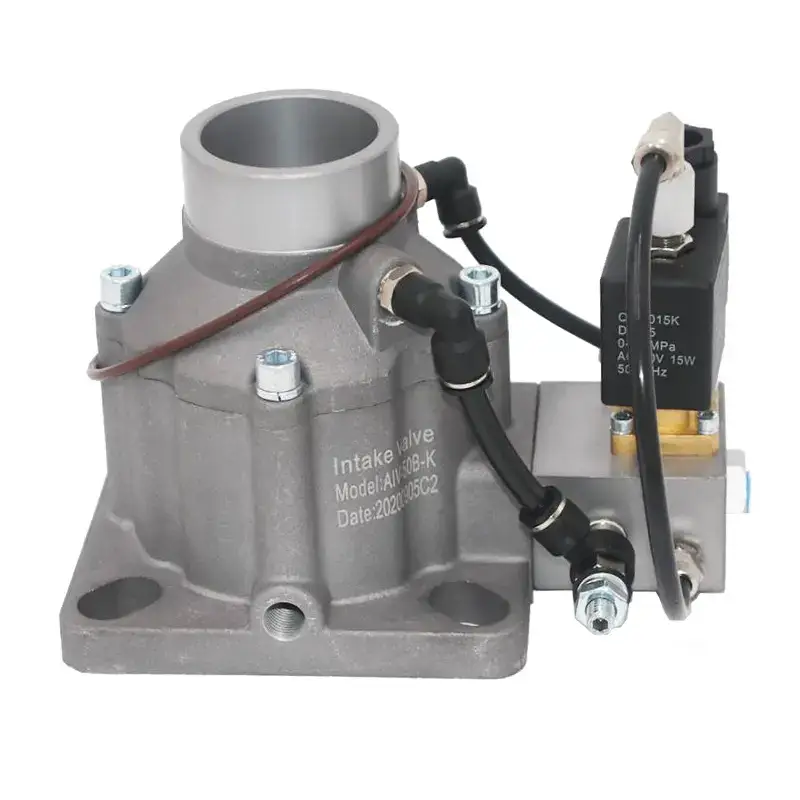

| AIV-50B | 50 | 2.5-4.2 | 16 | -20-120 | -20-60 |
| AIV-65A | 65 | 4-7 | 16 | -20-120 | -20-60 |
| AIV-65C | 65 | 4-7 | 16 | -20-120 | -20-60 |
| AIV-85B | 85 | 8-14 | 16 | -20-120 | -20-60 |
| AIV-85F | 85 | 8-14 | 16 | -20-120 | -20-60 |
| AIV-100 | 100 | 12-18 | 16 | -20-120 | -20-60 |
| AIV-120B | 120 | 18-25 | 16 | -20-120 | -20-60 |
| modeli | Giriş Yönü | A | B | C | D | E | F | G | Arayüz Boyutu | O-Halka Boyutu |
| AIV-25B | Dikey | 75X80 | 55/60 | 62X55 | 53X53 | 74 | ø40 | 4-ø9 | G1/8 | 53X2.65 |
| AIV-25Y | Dikey | 99X99 | 74 | ø104 | ø115 | 83 | ø40 | 4-ø11 | G1/8 | 87.5X2.65 |
| AIV-40A | Yatay | 100X100 | 74 | ø104 | ø115 | 105 | ø48 | 4-ø9 | G1/4 | 87.5X2.65 |
| AIV-40B | Dikey | 100X100 | 74 | ø104 | ø115 | 105 | ø48 | 4-ø9 | G1/8 | 87.5X2.65 |
| AIV-40C | Dikey | 100X100 | 74 | ø104 | ø115 | 105 | ø48 | 4-ø9 | G1/4 | 87.5X2.65 |
| AIV-40F | Dikey | 120X120 | 84 | ø119 | ø133 | 105 | ø50/48 | 4-ø9/ø13 | G1/4 | 92X3 |
| AIV-40J | Dikey | 137X137 | 104 | ø135 | ø160 | 105 | ø50 | 4-ø14 | G1/4 | 113X3.55 |
| AIV-50A | Yatay | 134X134 | 76 | ø100 | ø115 | 139 | ø62 | 4-ø18 | G1/4 | 90X3.5 |
| AIV-50B | Dikey | 134X134 | ø100 | ø134 | ø150 | 139 | ø62/ø60 | 4-ø18 | G1/4 | 110X3.5 |
| AIV-50B | Dikey | 134X134 | ø100 | ø130 | ø156 | 142 | ø78 | 4-ø13 | G1/4 | 110X3.5 |
| AIV-65C | Dikey | 150X150 | ø113 | ø149 | ø170 | 156 | ø78 | 4-ø18 | G1/4 | 117X3.5 |
| AIV-65A | Yatay | 146X146 | ø110 | ø143 | ø170 | 95 | ø78 | 4-ø18 | G1/4 | 117X2.65 |
| AIV-85B | Dikey | 165X165 | ø119 | ø160 | ø176 | 180 | ø100 | 4-ø17 | G1/4 | 132X3.55 |
| AIV-85B | Dikey | 165X165 | ø119 | ø160 | ø176 | 180 | ø100 | 4-ø17 | G1/4 G1/2 | 132X3.55 |
| AIV-100 | Dikey | 154X154 | 114 | ø152 | ø172 | ø250 | ø125 | 4-ø18 | G1/4 | 125X3.5 |
| AIV-120B | Dikey | / | / | / | ø225 | ø305 | ø150 | 8-ø18 | G1/4 | 190X4 |
